- 名稱
全自動小尺寸4S柔性屏OLED EC/COP/FOP/AOI/點膠綁定整線
- 產品尺寸
10-23吋
- 設備節拍
15S（單邊6顆FPC計）
- 精度
ACF貼附精度：X: ±0.15mm(3σ), Y: ±0.1mm(3σ)
FOP: XY: ±10μm(3σ)
PCB: X: ±25μm(3σ), Y: ±30μm(3σ)
- 設備尺寸
20410×3550×2200mm（僅供參考）
- 技術優勢
整線全自動上下料，自動串線作業，針對10-23吋柔性屏的抓取吸附客制化設計，避免吸附變形，設備內潔凈度百級管控。
- 工藝流程
LD→EC→FPC綁定(FOP)→AOI+ART→PCB綁定→PCB ART→ULD

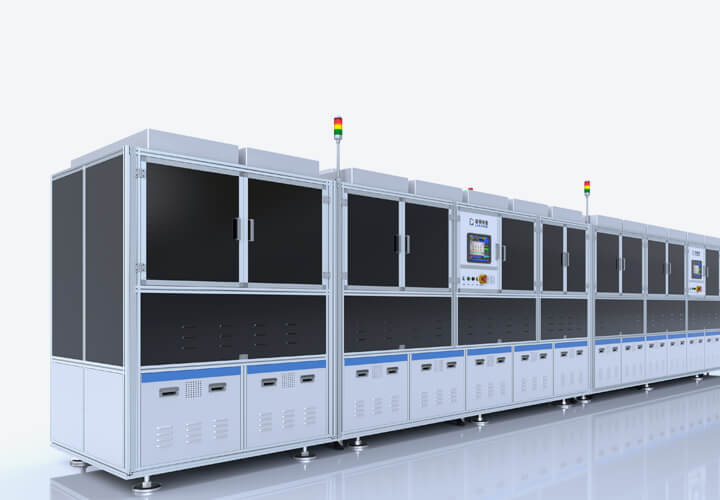

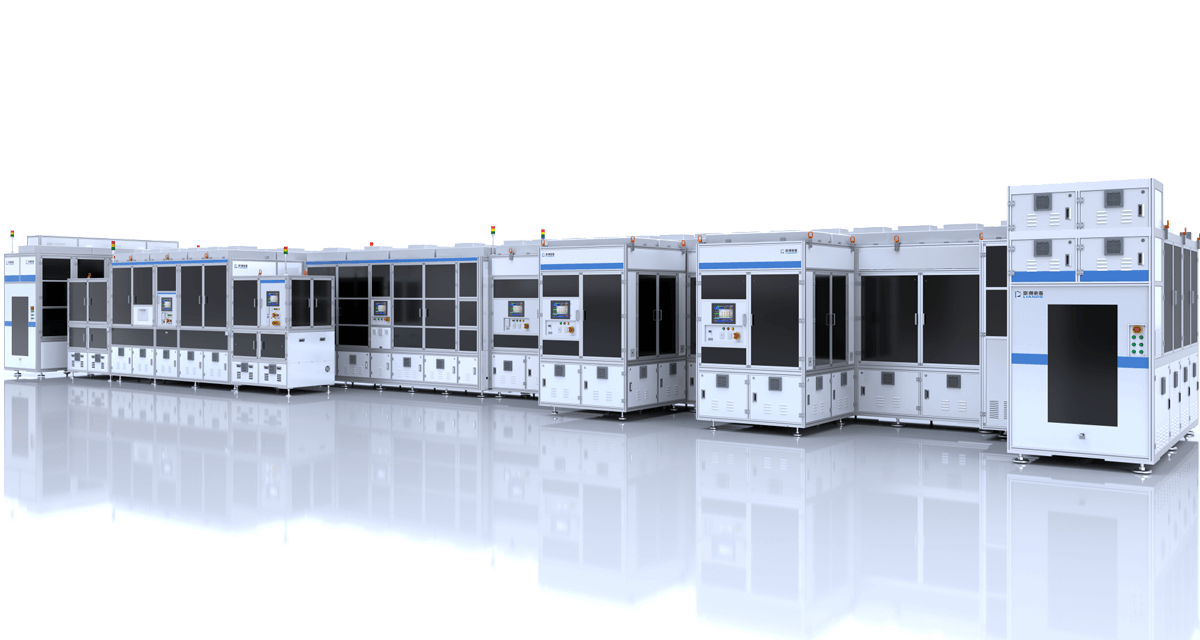

全自動小尺寸4S柔性屏OLED EC/COP/FOP/AOI/點膠綁定整線
全自動小尺寸4S柔性屏點膠綁定整線，應用于23吋以下柔性屏的自動上料、上下面USC清潔，端子區Plasma清潔，FPC自動上料清洗后自動綁定，綁定后AOI偏移檢測+ART阻抗檢測，PCB自動上料綁定以及后續ART檢測、下料機收料。上下料機可對接雙層AGV料車。
