- 產品尺寸
10-23吋
- 設備節拍
10s（單邊4顆FPC計）
15s（單邊6顆FPC計）
- 精度
ACF貼附精度：X：±0.15mm(3σ)，Y：±0.1mm(3σ)
TFOP：XY：±15μm(3σ)
- 設備尺寸
18150×3550×2200mm（僅供參考）
- 技術優勢
整線全自動上下料，自動串線作業，針對10-23吋柔性屏的抓取吸附客制化設計，避免吸附變形；
針對Y型長FPC預壓分開獨立對位補正，提高產品精度，設備內潔凈度百級管控。
- 工藝流程
LD→EC→T-FPC綁定(TFOP/DOT)→AOI+ART→ULD

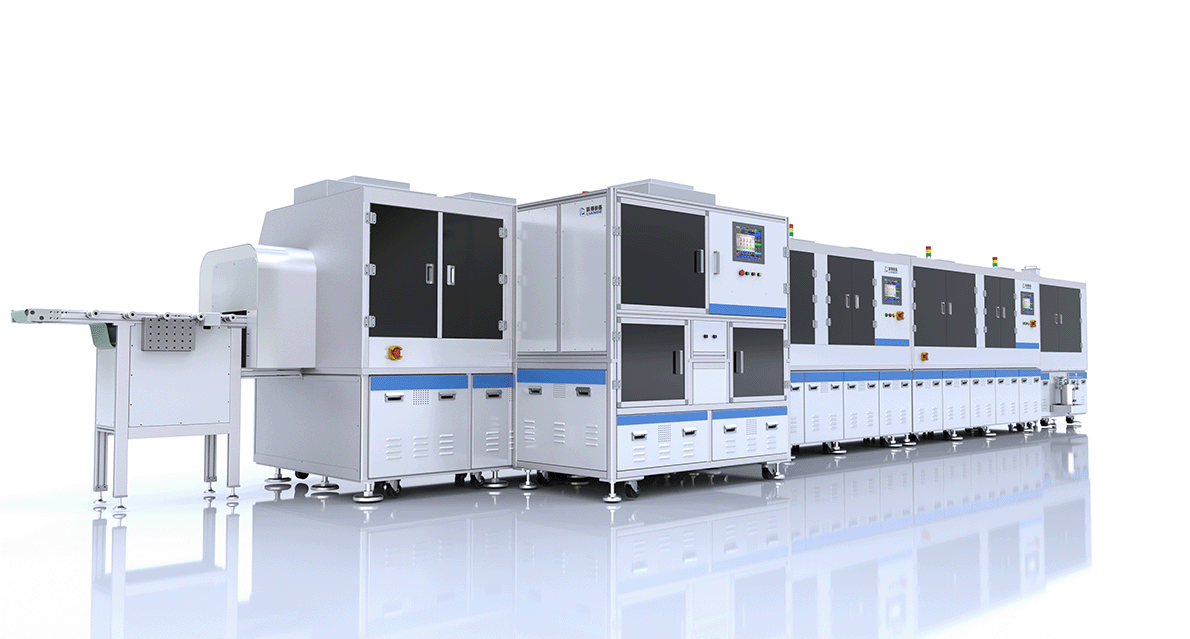

全自動柔性屏FOP綁定檢測整線
全自動柔性屏FOP綁定檢測整線，應用于23吋以下柔性屏的自動上料、上下面USC清潔，端子區Plasma清潔，F(xiàn)PC自動上料清潔后自動綁定，綁定后AOI偏移檢測+ART阻抗檢測，PCB自動上料情節后自動綁定，F(xiàn)OB綁定后下料機收料。上下料機可對接雙層AGV料車。
