- 名稱

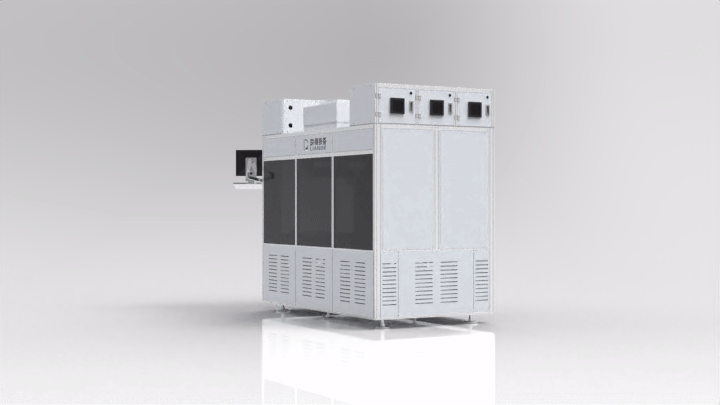

圍壩點膠設備
- 應用
從微顯示、折疊屏、平板、筆記本電腦等顯示領域以及半導體封裝需要精密異型填充，側邊封膠，超窄線寬打印等方面。
- 五軸平臺模組
重復定位精度
Y: ±2μm
A: ±3arcsec
C: ±1.5arcsec

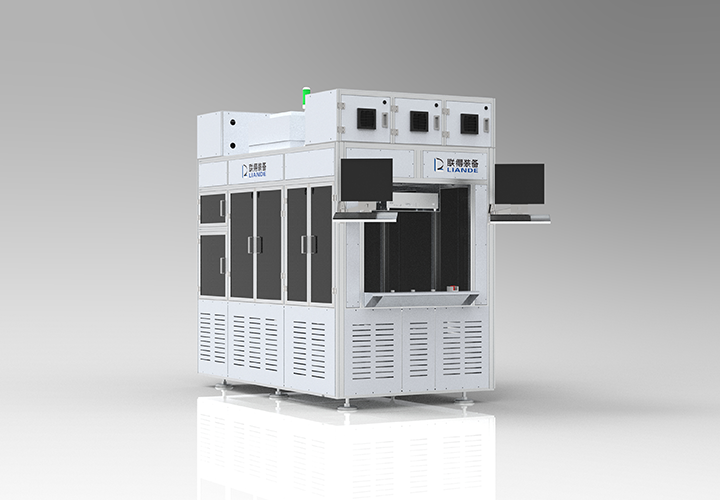

- EHD點膠模組
UV膠水：典型粘度 ≤5K cps；膠寬:10um；可實現變速打印，膠寬均勻性：≤±5%，(以700 μm為計算基準，膠寬變化為+35μm)。
導電膠:典型粘度:20-30Kcps，膠寬:20um;膠寬均性:+5 um。

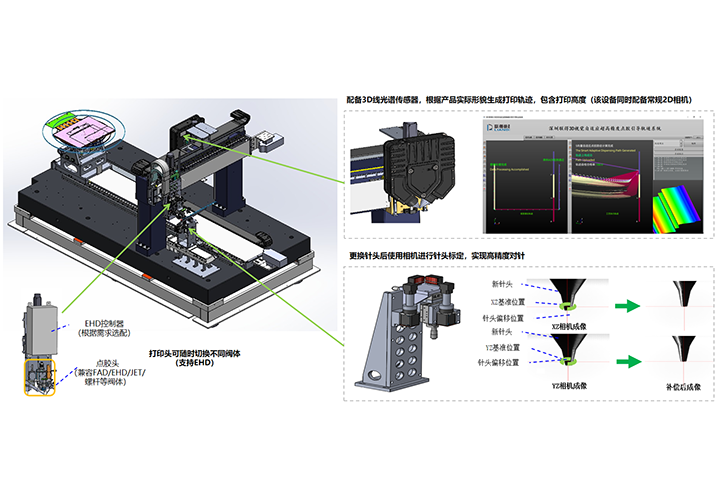

- 3D視覺模組
類型：3D線光譜共焦傳感器，可采集打印位置形貌，生成打印軌跡。
X方向分辨率：6.5μm
Z方向分辨率：0.2μm
X方向測量范圍：11.6mm
Z方向測量范圍：3mm
- 對針模組
對針X/Y精度：<5μm
- 技術優勢：
五軸精度小于2μm，3D視覺精度小于7μm，對針模組精度小于5μm，可實現高精度抓邊，高精度形貌掃描和定量打印。定制開發工藝，圍壩平整度小于25μm，線寬精度小于15μm（依據圍壩具體產品定）。
- 工藝流程：
人工上料→視覺定位產品位置→生成涂膠軌跡→五軸聯動涂膠&UV預固→人工下料
圍壩點膠設備
精密圍壩，高寬比圍壩等工藝。
