- 名稱
包膜機
- 單機產能
≥8PPM
- 適用電芯尺寸
140-180mm(W)
90-220mm(H)
20-80mm(T)
- 熱封溫度
150-220C.精度土0.3C
- 熱封時間
1-5s調節精度0.1s
- 膜邊緣位置精度
±0.3mm

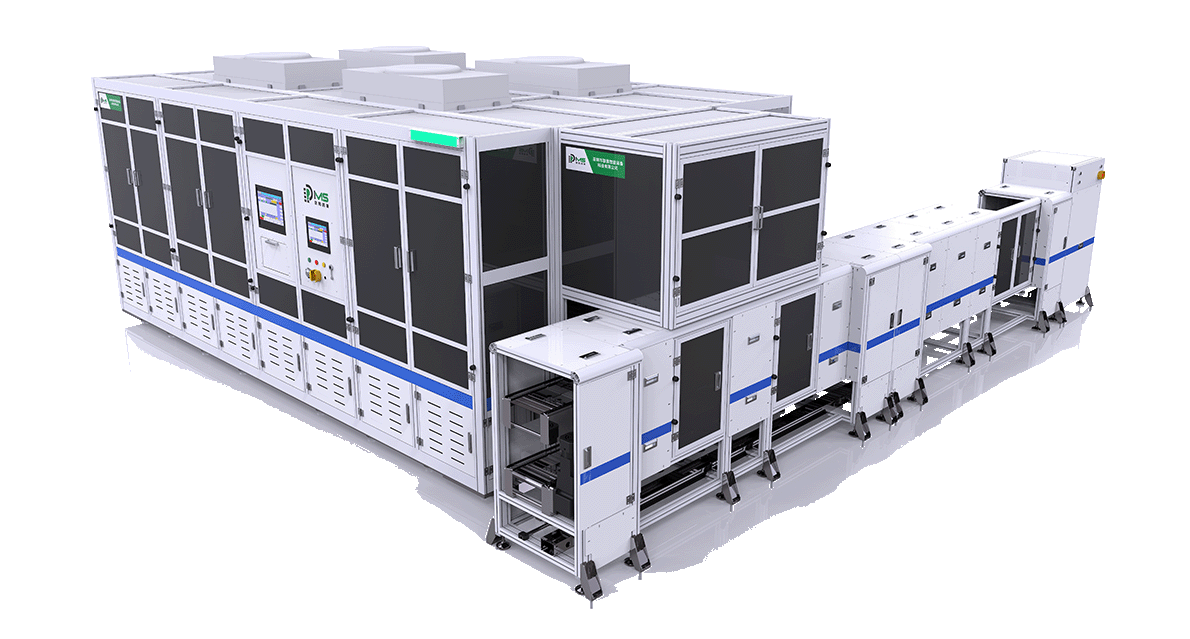

包膜機
包膜機，用于為方形鋰電池在組裝段的電芯包膜機完成Mylar與底板絕緣片熱封、包Mylar和Mylar與頂支架熱封功能。

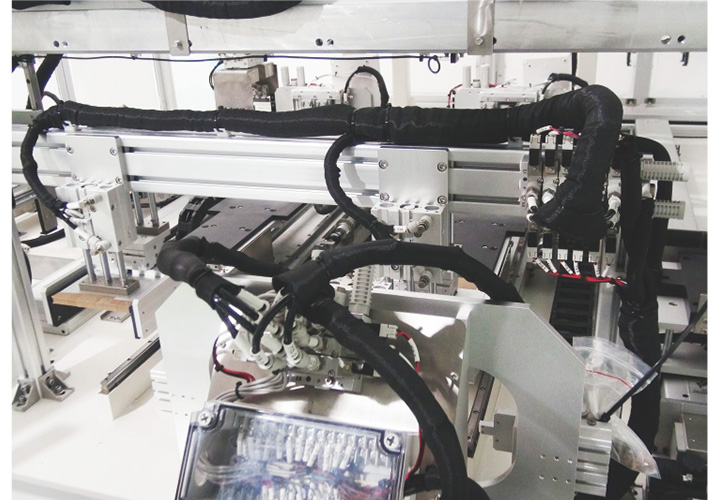

細節圖
技術參數
設備特性

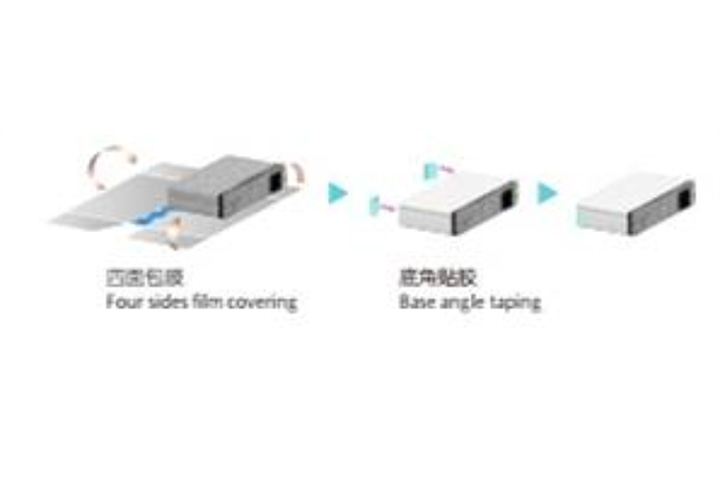

- 采用多軸聯動翻轉包膜設計，包膜邊緣位置精度高，膜邊沿相
- 對頂蓋位置精度可達 ±0.5
- 貼膠時膜與電芯接觸緊密。不易產生膠帶翹邊、側邊開口空鼓現象
- Mylar和低托片可以不停機上料，上料間隔可達2h
- 多工位轉臺或者直線循環設計，布局緊湊，可實現多產能兼容
- 四軸機械手電芯、絕緣片一體取放，減少抓取次數，位移小
- 產品兼容性廣，可實現產品快速換型
- 焊印面積比>50%，單個焊印抗拉力>10N
可選配置
- 絕緣片四軸機器人上料
- 包膜模塊:翻膜到位檢測/翻轉包膜
- 上下料執行:六軸機器人，可適應所有型號
- 底部膠帶位置CCD檢測
- 上下料浮動夾爪
