- 名稱
疊片機
- 單機產能
雙工位0.5-0.6S/片
四工位0.35-0.4S/片
- 電芯尺寸
10~40mm(T)
100~220mm(W)
80~230mm(H)
- 疊片方式
Z字型
- 相鄰極片對齊度
±0.2mm
- 極片整體對齊精度
±0.3mm

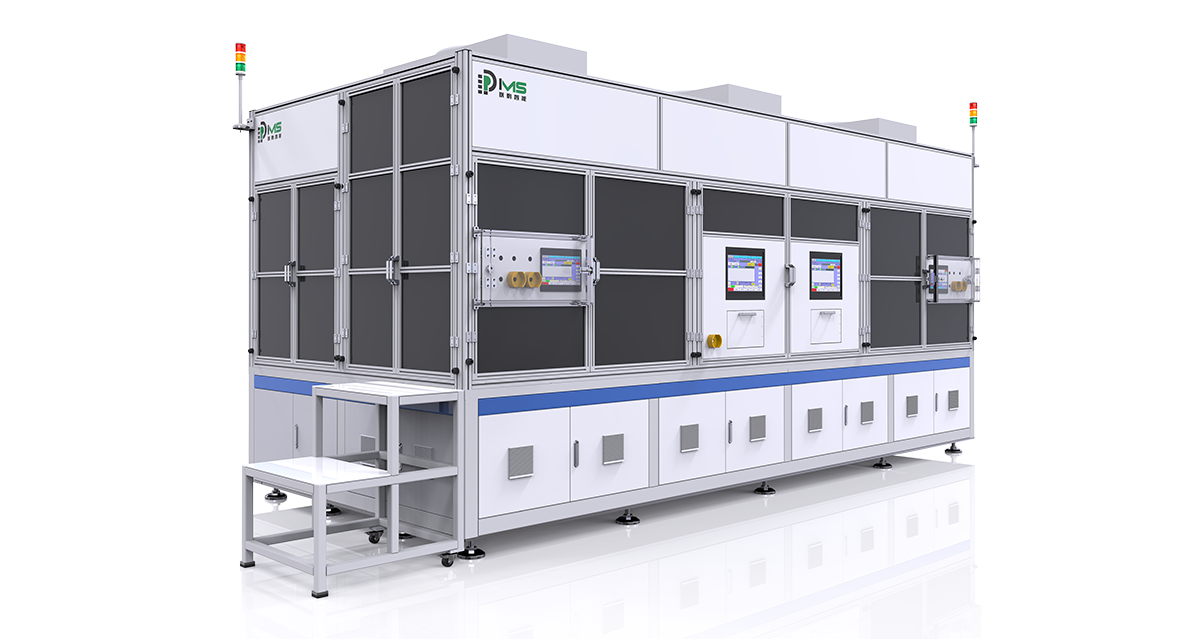

疊片機

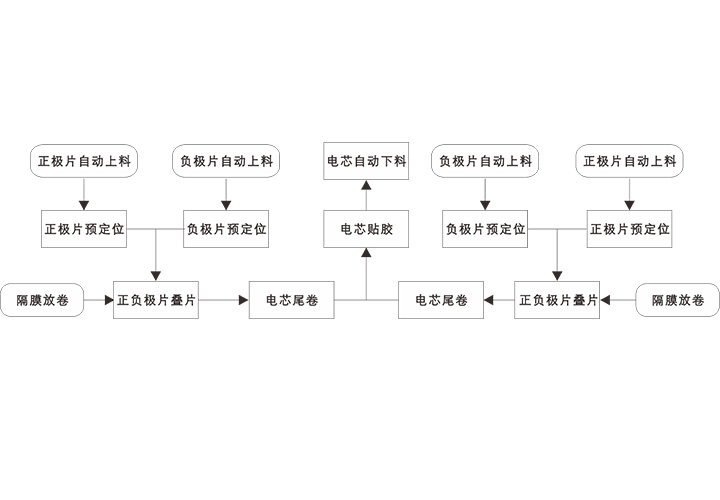

疊片機，用于將預制好的正/負極片用隔膜間隔交替堆疊形成Z型疊片電芯，經尾卷貼膠固定流入后道工序。
細節圖
技術參數
設備特性
- 隔膜張力波動10%以內
- 整體式糾偏，一用一備，自動切換，廢料自動排出
- 特殊防多吸片功能
- CCD 定位，定位精度±0.05mm
- 可切換治具，換型方便
可選配置
- 不隔膜切斷方式可選熱切或鋸齒切
- 下料尾卷貼膠功能，尾卷圈數可自由設定
- 絕緣電阻、厚度、重量測定功能
- 下料熱壓功能
- 貼膠方式可選U型貼膠或水平貼膠
- 下料方式可選托盤下料或彈夾下料
- 極片上下片可用半涂片
