- 名稱
模切機
- 模切速度
40m/Min
- 卷料直徑
≤Φ600mm
- 卷筒內徑
Φ76.2mm（3寸）
- 來料涂布寬度
120-250mm
- 箔材寬度
10~25mm
- 箔材厚度
110-25um（正極）
8-15mm（負極）
- 箔材寬度
10~25mm
- 極片厚度
100~300mm（正極）
80~300mm（負極）
- 模具壽命
>100萬次，可修模>15次
總壽命≥1500萬次
- 極片蛇形彎誤差
<2mm/m
- 極片波浪邊高度差
<2mm

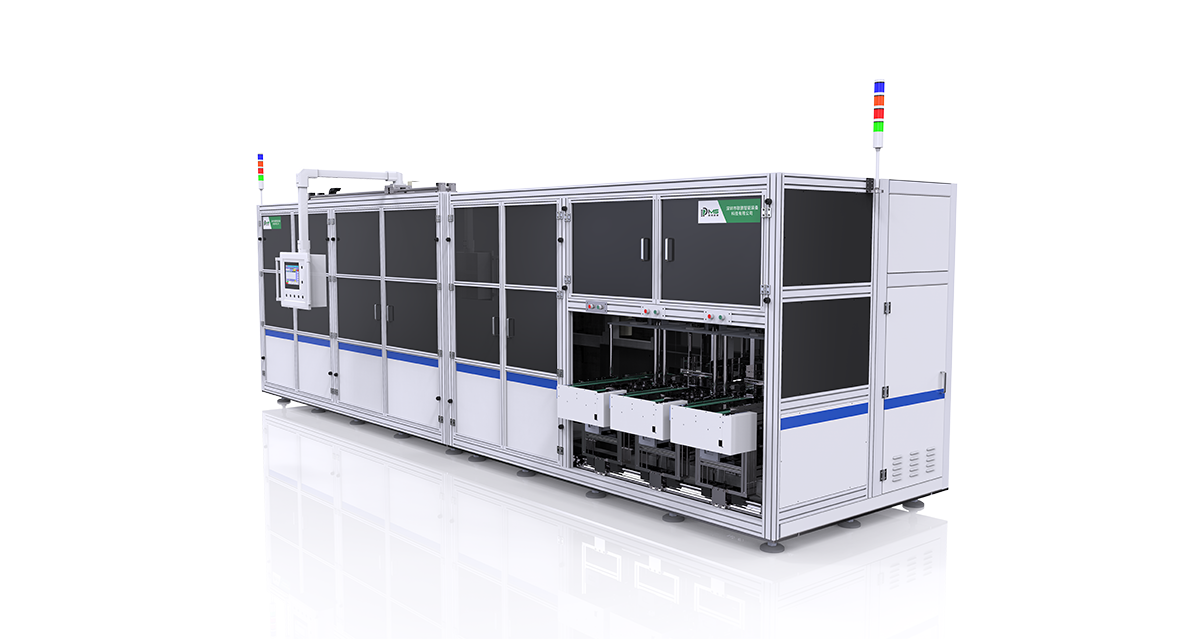

模切機
模切機，采用五金模具將極片極耳沖切成形的鉀電池工藝設備（模具式）。

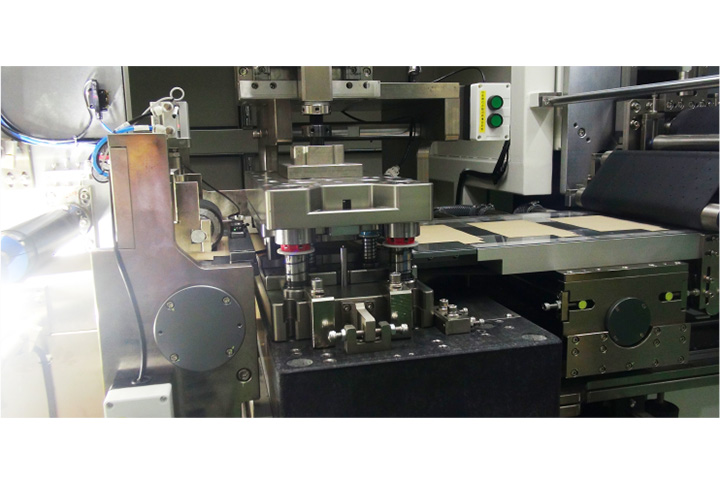

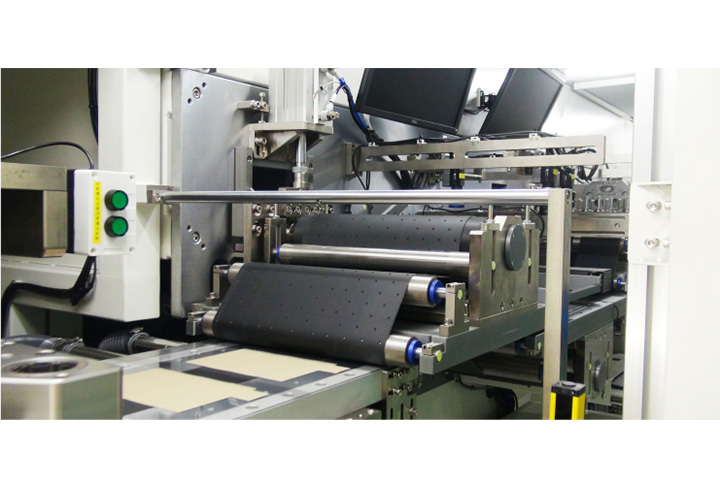

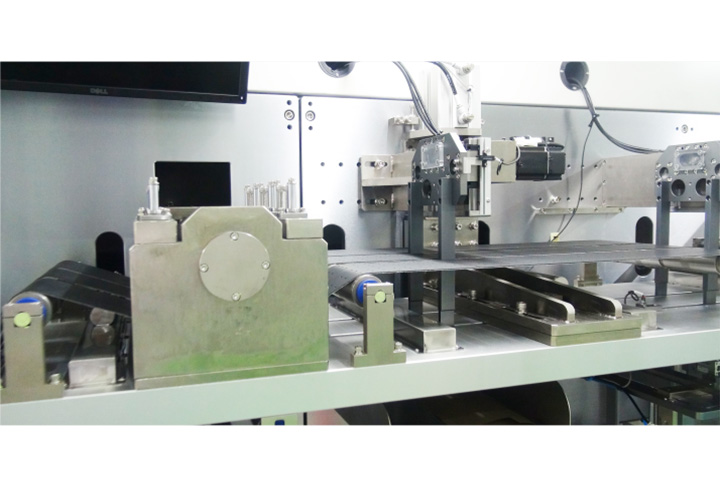

細節圖
技術參數
設備特性
- 恒張力精密控制系統，張力范圍10~100N波動范圍 +3NEPC/蛇行雙自動糾偏系統
- 高精度對輥輸送機構，切片成型精度:0.15mm；高精度低毛刺模具沖切系統，涂層區毛刺不露出涂塊壘，箔材區毛刺露出箔材平面金屬毛刺12um、垂直金屬毛刺<20um
- 多重粉塵和異物處理對策，粉塵污染少，安全性高
可選配置
- 不良品自動貼膠功能，毛刷除塵、高壓除塵、風刀除塵
- 雙放卷條件下，手動接帶或自動接帶可選FFU潔凈風系統
- CCD尺寸檢測，CCD缺陷檢測，貼標功能等可擴展為模切分切一體機
